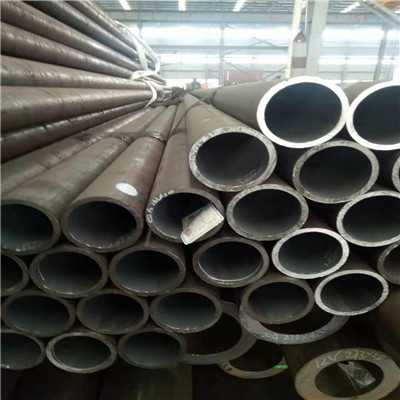

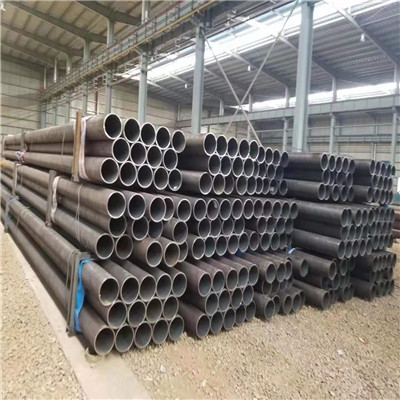

舟山3087無縫鋼管用于蒸氣壓力較低（P≦6Mpa）
3087無縫鋼管標準
GB3087-1999、ISO 9329-1、ASTM A106、 DIN 17175、JIS G 345、BS 3059
3087無縫鋼管用途
主要用于制作蒸氣壓力較低（P≦6Mpa）的低中壓鍋爐、機車鍋爐、一般工業鍋爐和生活鍋爐等的過熱蒸氣管、沸水管、大煙管、小煙管、拱磚管等管道和建設用管道次水管道等。
尺寸公差
|
標準 |
外徑 |
壁厚 |
壁厚允許偏差 |
|
DIN17175 |
≤130 |
S≤2·Sn |
+15%,-10% |
|
2·Sn |
+12.5%,-10% |
|
S>4·Sn |
±9% |
|
>130 |
S≤0.05da |
+15%，-10% |
|
0.05da |
±12.5% |
|
S>0.11da |
±10% |
|
GB3087 |
-- |
3-20 |
+12.5%,-12.5% |
|
>20 |
±10% |
|
ASME SA450 |
-- |
2.4-3.8 |
+35%,-0% |
|
>3.8-4.6 |
+35%,-0% |
|
>4.6 |
+23%,-0% |
|
ASME SA530 |
-- |
-- |
±12.5% |
鋼管壁厚表示方法有管子表號、鋼管壁厚尺寸和管子重量三種方法
Sch10s、Sch40s、Sch80s四個等級;
2）以鋼管壁厚尺寸表示 中國、ISO、日本部分鋼管標準采用
3）是以管子重量表示管壁厚度,它將管子壁厚分為三種：
A．標準重量管,以STD表示
B．加厚管，以XS表示
C．特厚管，以XXS表示。
對于DN≤250mn的管子，Sch40相當于STD，DN<200mm的管子,Sch80相當于XS。
補充：
1、以管子表號(Sch．)表示壁厚系列
這是1938年美國國家怔準協會ANSIB36.10(焊接和無縫鋼管)標準所規定的。
管子表號(Sch．)是設計壓力與設計溫度下材料的許用應力的比值乘以1000，并經圓
整后的數值。即
Sch .=P/[ó]t×1000 （1-2-1）
式中 P—設計壓力，MPa；
[ó]t—設計溫度下材料的許用應力，MPa。
鋼管材質、規格、標準及其用途列表-1
|
產品類別 |
主要材質 |
執行標準 |
用途 |
規格范圍 |
|
合金管 |
12Cr1MoV、P22(10CrMo910)、T91、P91、P9、T9、WB36、Cr5Mo(P5、STFA25、T5)、
15CrMo(P11、P12、STFA22)、13CrMo44、Cr5Mo、15CrMo、25CrMo、30CrMo、40CrMo |
DIN17175-79
JISG3467-88
JISG3458-88
GB5310-95
GB9948-88
ASTMA335/A335m
ASTMA213/A213m |
石油、化工、電力、
鍋爐行業的耐高溫、
耐低溫、耐腐蝕用
無縫鋼管 |
|
|
石油套管 |
J55 N80 |
API SPEC 5CT |
油井用油管、接箍料管 |
|
|
高壓鍋爐管 |
20G、A106c
ST45.8/3 |
GB5310-95
ASTMA106-99
DIN17175-79 |
高壓鍋爐用耐熱無縫鋼管 |
|
|
低中壓鍋爐管 |
10、20 |
GB3087-1999 |
低中壓鍋爐
過熱用管、
沸水管、機車
大小煙管 |
|
|
